💧 Układy ciśnieniowe w systemach zaopatrzenia w wodę 💧


Zgodnie z Polskim ustawodawstwem, woda musi być dostarczona do odbiorców w odpowiedniej ilości i jakości oraz pod odpowiednim ciśnieniem.


W tym celu musimy zaprojektować i wybudować sprawnie działający system dystrybucji uzdatnionej wody, czym zajmują się inżynierowie sanitarni – absolwenci kierunku InżynieriaŚrodowiska, na WBAiIŚ PBŚ.


Współczesne systemy wodociągowe najczęściej pracują jako układy mieszane (grawitacyjno-ciśnieniowe/ pompowe), co wynika z lokalizacji stref zasilania, a także ujęć wód .

Aby zapewnić odpowiednie ciśnienie w sieci, woda ujmowana za pomocą pomp głębinowych tłoczona jest do stacji uzdatniania wody a z SUW, najczęściej przez pompownie do sieci magistralnej i rozdzielczej lub do zbiorników wyrównawczych.


Jak pracują układy ciśnieniowe?
Systemy mogą funkcjonować w układzie:

  • Ujęcie – SUW – pompownia – sieć – zbiornik, lub
  • Ujęcie – SUW – pompownia – zbiornik – sieć.

W przypadku strat ciśnienia lub trudnego ukształtowania terenu stosuje się dodatkowe pompownie II lub nawet III stopnia.

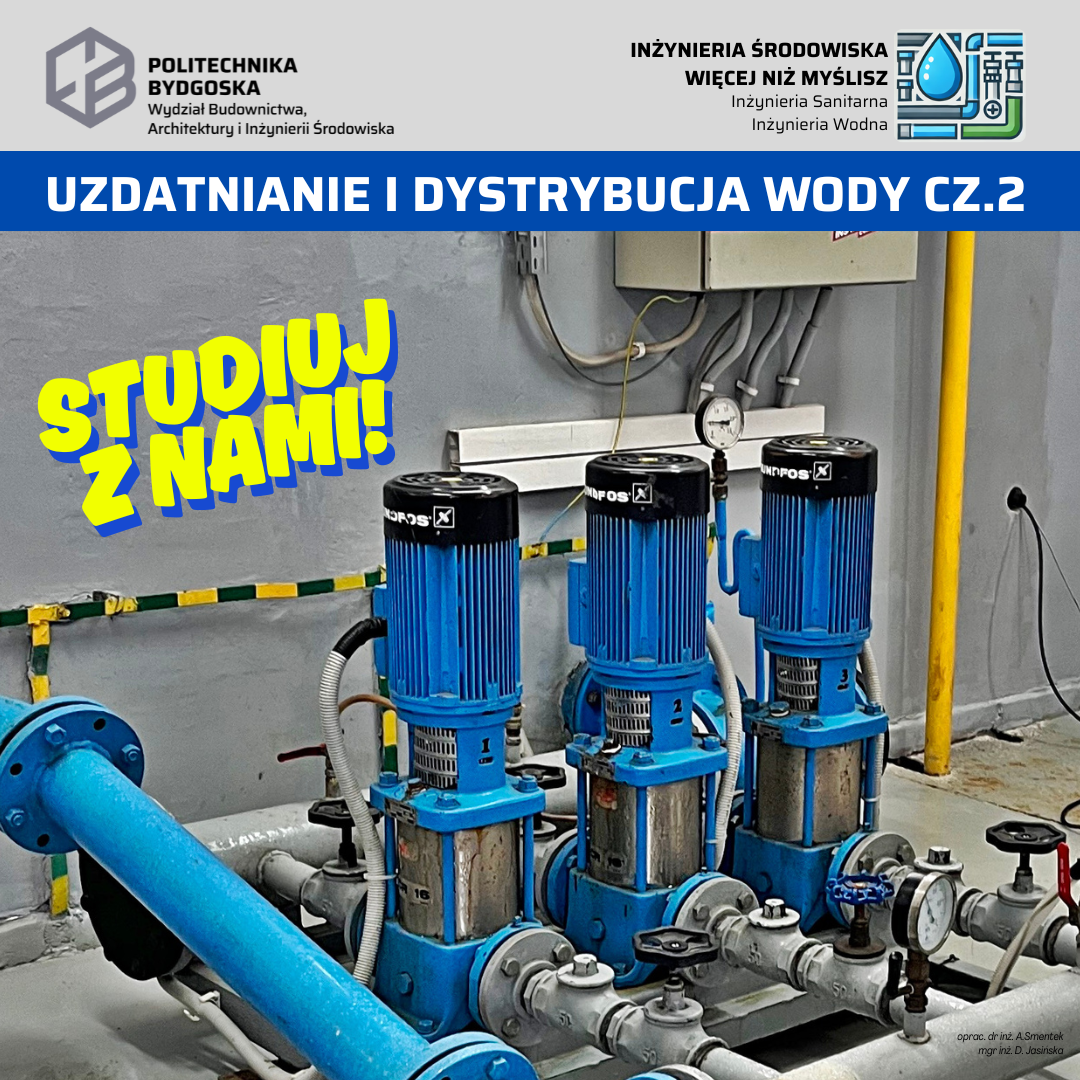

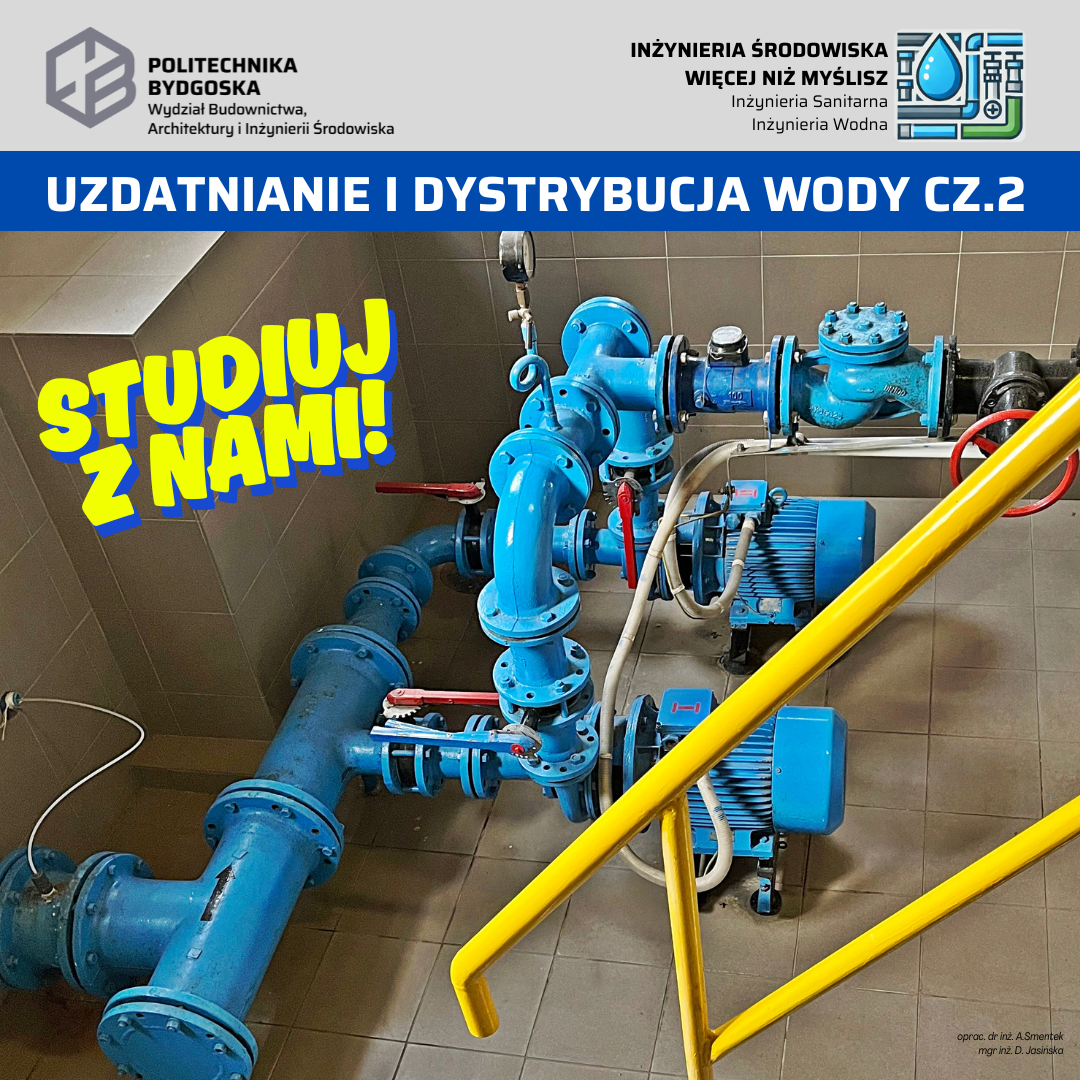

Strefowe pompownie wody
Na terenach o dużych różnicach wysokości buduje się pompownie strefowe (w tym hydrofornie), które podnoszą ciśnienie w wyznaczonych strefach zasilania. Systemy te zapewniają niezawodne i równomierne dostarczanie wody.
Główne elementy pompowni strefowych:

  • Zbiornik czerpalny,
  • Pompy z armaturą i silnikami,
  • Pomieszczenia technologiczne i socjalne,
  • Uzbrojenie zapewniające bezpieczeństwo i możliwość łatwej konserwacji.

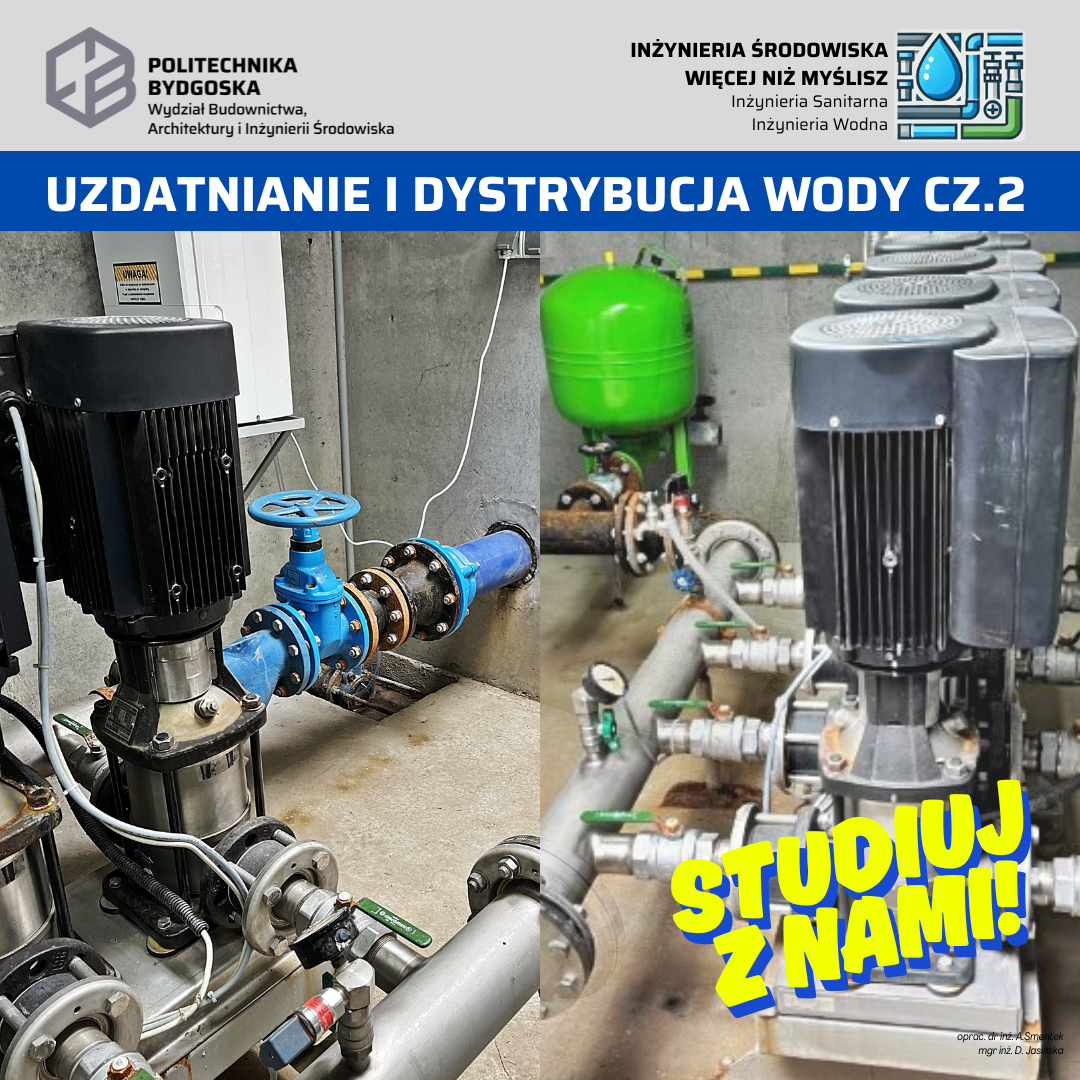

  • Hydrofornie dla mniejszych systemów

W mniejszych układach stosuje się hydrofornie, zasilane:

  • bezpośrednio ze studni,
  • z sieci wodociągowej,
  • przez zbiorniki wyrównawcze (otwarte lub ciśnieniowe).

Parametry ciśnienia

  • Maksymalne ciśnienie:≥ 60 m słupa wody (6,0 atm),
  • Minimalne dla celów bytowych: ≥ 25 m słupa wody (2,5 bara),
  • Minimalne dla celów bytowo-pożarowych:≥ 20 m słupa wody.

Taką wiedzę i umiejętności zdobędziesz na kierunku #inżynieriaŚrodowiska , gdzie kształcimy kadry profesjonalistów, inżynierów sanitarnych, których na rynku pracy jest coraz mniej!


Bardzo dziękujemy za współpracę i merytoryczne wsparcie Zarządowi Zakładu Wodociągów i Kanalizacji Sp. z o.o. w Świeciu
